ここしばらくベタな電子工作を全くしていなかったのと，朝おふとんから抜け出さずにエアコンを付けたかったので作ったリモコンです．

富士通「ASE223K」で動作を確認しています．

マイコンはATtiny13Aを使用しており，電源投入時に「エアコンON」，その1秒後に「エアコンOFF」を送信します(スイッチちょっと押しでON，長押しでOFF)．

スイッチは電源スイッチになっているので非使用時は消費電流ゼロです．

信号の解析はこちらを参考にさせていただきました．

信号はAEHAフォーマットでした．

ちなみに以下のソースではON信号に「暖房，30度，強風」が入っているので(ONのみの信号が分からなかった)，夏に使うと死にます．

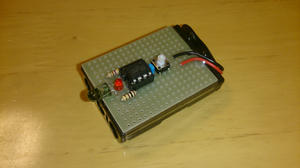

電源は単4*3本で，電池ボックスが秋月のD基板とぴったりでした．
部品は秋月で揃うものばかりなので結構簡単に作れると思います．

ソース: remote.c

クロックは内蔵9.6MHz(分周なし)です．
